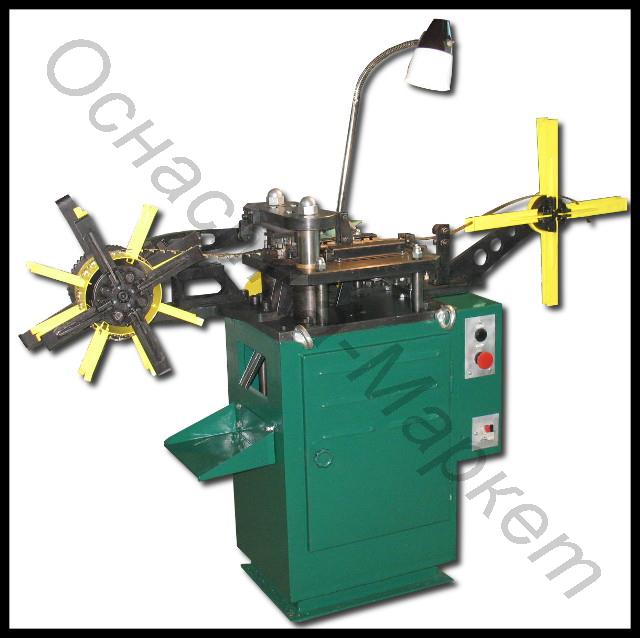

Пресс-автомат для штамповки кабельных наконечников и гильз АП-6
 |
|
 |
 |
Общие сведения
Пресс-автомат АП-6 предназначен для штамповки мелких деталей типа кабельных наконечников и соединительных гильз из металлической ленты.
Конструкция и принцип работы

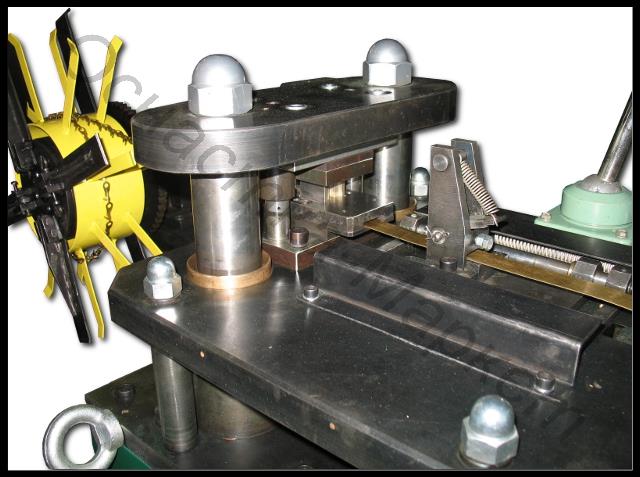

Основные узлы коленно-рычажного пресса-автомата: штамп последовательного действия, механизм автоматический клещевой подачи с ножевым захватом, сматывающее и наматывающее устройство.
Металлическая лента со сматывающего устройства через направляющие ролики автоматически подается в зону штампа.

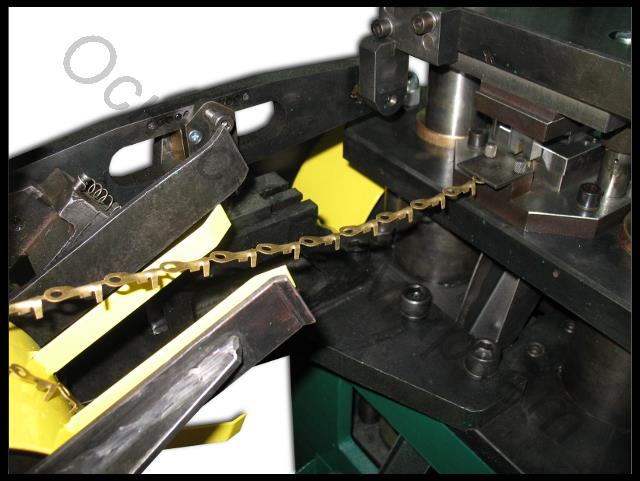

Отштампованные детали в ленте наматываются на барабан. При необходимости они отделяются от ленты отрезным ножом штампа и по лотку поступают в приемный бункер. В этом случае рычаг наматывающего устройства выводится из зацепления с подвижной траверсой.
Условия эксплуатации
Температура окружающей среды от +10° до +35° С.
Окружающая среда – невзрывоопасная.
Климатическое исполнение УХЛ, категория размещения 3 по ГОСТ 15150-69.
Технические данные
| Количество рабочих позиций | 1 |
| Тип привода | электромеханический |
| Потребляемая энергия | |
| вид энергии | электрическая |
| вид тока | переменный |
| частота, Гц | 50 |
| напряжение, В | 380 |
| установленная мощность, кВт | 1,1 |
| Число двойных ходов траверсы, дв.ход./мин | 180 |
| Усилие пресса, кгс | 6000 |
| Максимальная величина хода траверсы, мм | 30 |
| Максимальный шаг подачи ленты, мм | 36 |
| Диаметр бухты ленты, мм | 500 |
| Диаметр бухты деталей, max., мм | 350…400 |
| Габаритные размеры, мм | 1680 х 505 х 1200 |
| Масса, кг | 500 |
Параметры обрабатываемого изделия
| Толщина ленты, мм | 0,3…1,2 |
| Максимальная ширина ленты, мм | 25 |
